100G QSFP CWDM modul
100G 10 km QSFP28 LR1 LAMBDA 1270 - 1330NM Transceiver, DUPLEX LC, egyetlen üzemmód A 100G QSFP CWDM modul egy 10 km -es optikai kommunikációs alkalmazásokhoz tervezett Transceiver modul. A kialakítás megfelel az IEEE 802.3-2012 88. pontjának 100 GBAS-LR1-nek, az IEEE 802.3BM CAUI-4 chiphez a modulhoz ...
- A termék bemutatása
100G 10 km QSFP28 LR1 Lambda 1270-1330NM Transceiver, Duplex LC, egyetlen mód
A 100G QSFP CWDM modul egy 10 km -es optikai kommunikációs alkalmazásokhoz tervezett adó -vevő modul. A kialakítás megfelel a 100 GBase - LR1 LR1-nek az IEEE 802.3 - 2012 88. szakasz IEEE 802.3BM CAUI-4 chiphez az elektromos standard ITU-T G.959.1-2012-02 szabványhoz. A modul 4 bemeneti csatornát (CH) 25 Gbps -os elektromos adatokat 1 sávos optikai jelcsatornává konvertál 100 GB/s (PAM4) optikai átvitelhez. Megfordítva, a vevő oldalán az A optikai 100 GB/s (PAM4) modul 1 sávos jelgé adja be, és 4 sávkimeneti elektromos adatokra konvertálja őket.
A 100G QSFP CWDM modul duplex LC csatlakozót tartalmaz az optikai interfészhez és egy 38 - PIN -csatlakozót az elektromos interfészhez. Támogatja a CWDM hullámhosszokat: 1270nm, 1290Nm, 1310 nm, 1330 nm. A hosszú - távolsági rendszerekben a fényszórás minimalizálása érdekében ezt a modult egy üzemmódú rost (SMF) segítségével kell használni.
Jellemzők:
- QSFP28 MSA kompatibilis
- 100G Lambda MSA 100G - lr 1 1270 nm 1290nm 1310nm 1330nm specifikáció kompatibilis
- Támogatja az 53.125GBAUD -t
- Duplex LC csatlakozók
- 4x25g elektromos interfész (OIF CEI - 28G- VSR)
- Maximális energiafogyasztás 4.5W
- Legfeljebb 10 km -es sebességváltó egy üzemmódú szálon (SMF) FEC -vel
- Single +3.3 V tápegység működik
- Hőmérsékleti tartomány 0 fokig 70 fokig
- Rohs kompatibilis

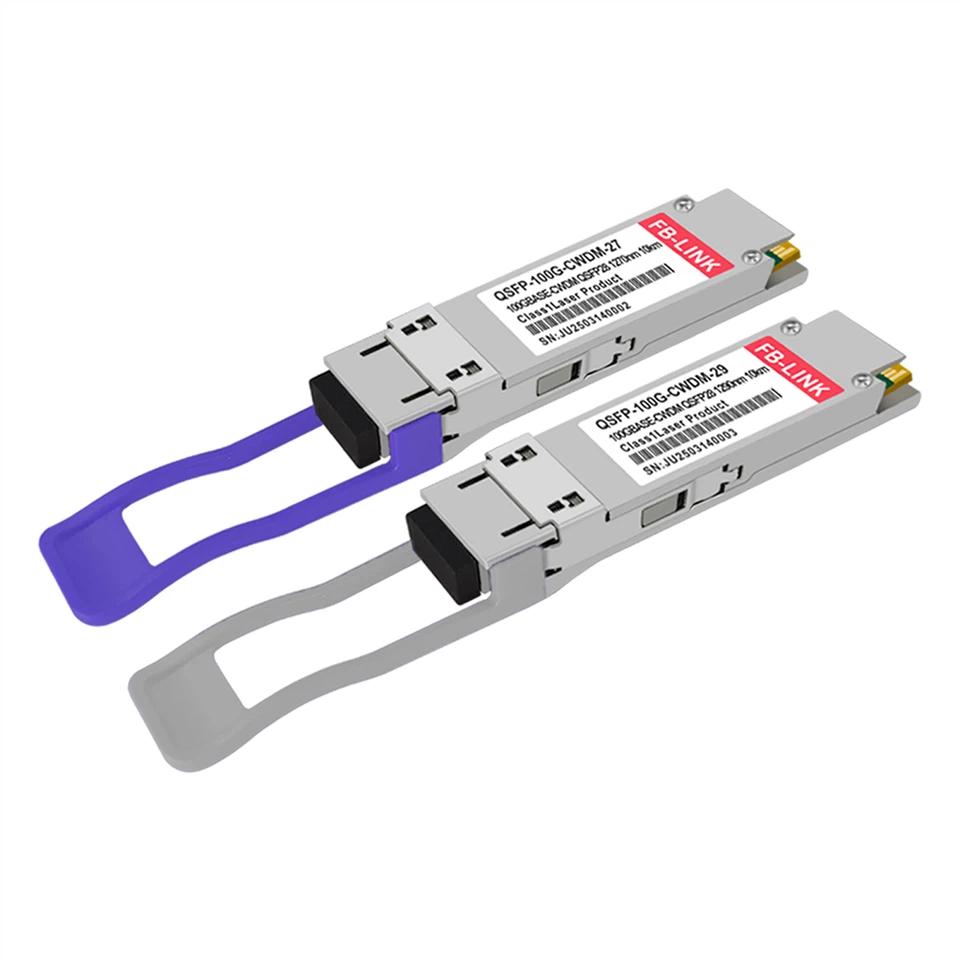

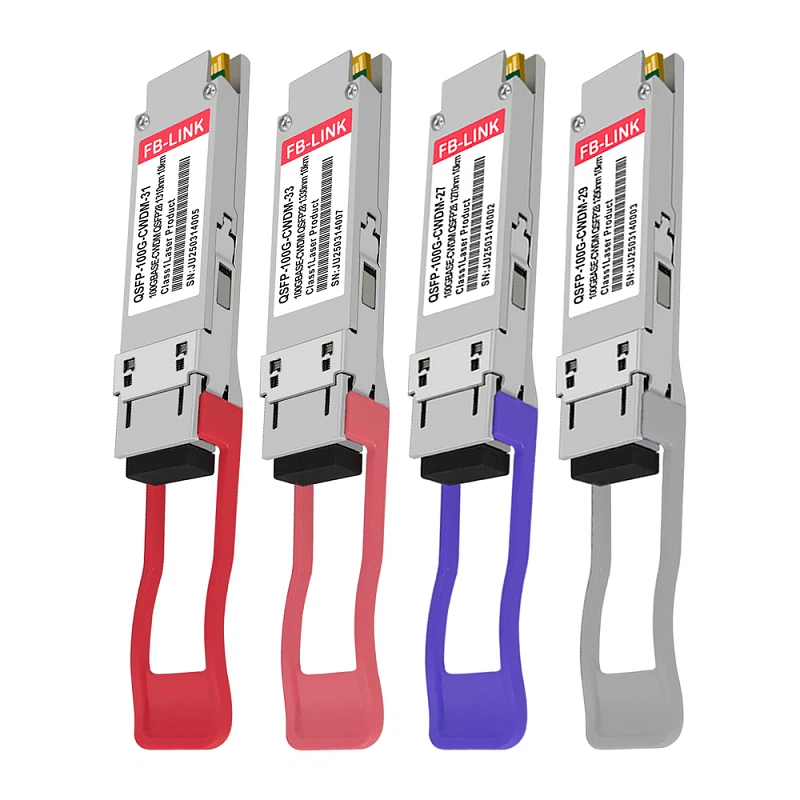

100G QSFP CWDM modul termékfotók
Optikai paraméterek (felső=0 - 70 fok, VCC=3.0 - 3,6 V -ig)
|
Paraméter |
Szimbólum |
Miniszterelnök |
Tip |
Maximum |
Egység |
Ref. |
|
Adó |
||||||
|
Hullámhossz -hozzárendelés |
λ |
-6.5 |
λ |
+6.5 |
nm |
|
|
Oldal - mód elnyomási arány |
SMSR |
30 |
- |
- |
db |
|
|
Átlagos indítóerő |
PT |
-1.4 |
- |
4.5 |
DBM |
|
|
Külső optikai modulációs amplitúdó (Omaouter) |
POMA |
0.7 |
4.7 |
DBM |
||
|
Indítsa el az energiát az omaouter mínusz adóban és a diszperziós szem bezárásában (TDECQ) |
0.7 |
DBM |
ER nagyobb vagy egyenlő 4,5 dB |
|||
|
Indítsa el az energiát az omaouter mínusz adóban és a diszperziós szem bezárásában (TDECQ) |
0.6 |
DBM |
ER<4.5dB |
|||
|
Adó és diszperziós szem bezárása a PAM4 -hez (TDECQ) |
TDECQ |
- |
- |
3.4 |
db |
|
|
Kihalási arány |
ER |
3.5 |
||||
|
Optikai visszatérési veszteségtűrés |
- |
- |
20 |
db |
||
|
Átlagos indító kikapcsolási adó, |
Pogány |
-30 |
DBM |
|||
|
Relatív intenzitási zaj |
Rin |
-136 |
DB/Hz |
1 |
||
|
Optikai visszatérési veszteségtűrés |
- |
- |
12 |
db |
||
|
Vevő |
||||||
|
Hullámhossz -hozzárendelés |
λ |
-6.5 |
λ |
+6.5 |
nm |
|
|
Teljes károsodási küszöbérték |
Thd |
5.5 |
DBM |
1 |
||
|
Átlagos teljesítmény a vevő bemenetnél, |
R |
-7.5 |
4.5 |
DBM |
||
|
Vevőerő (OMA), |
- |
- |
-6.1 |
DBM |
||
|
Vevő érzékenység |
RXSENS |
-6.5 |
DBM |
1 |
||
|
Hangsúlyozott vevő érzékenység |
SRS |
-6 |
DBM |
|||
|
RSSI pontosság |
-2 |
2 |
db |
|||
|
Vevő reflexiója |
RRX |
-26 |
db |
|||
|
Los de - állítólagos |
LosD |
-15 |
DBM |
|||
|
Los állítása |
LosA |
-25 |
DBM |
|||
|
Los hiszterézis |
LosH |
0.5 |
db |
|||
Adó -vevő blokkdiagramja
