Az adó-vevő meghatározása: Mi megy valójában ezekbe a dolgokba

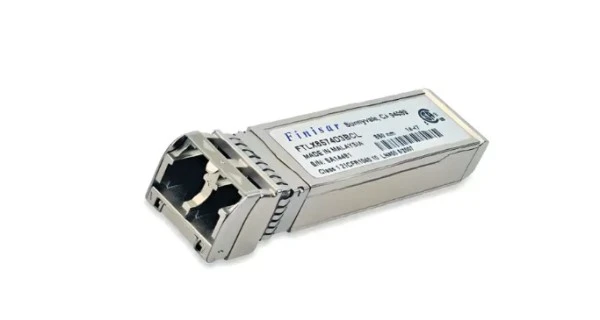

Tehát optikai adó-vevők. Alapvetően ezek azok a dobozok, amelyek működésre késztetik az üvegszálas hálózatokat, - átalakítva az elektromos jeleket fénnyé, majd vissza. Az adó oldala fényimpulzusokat bocsát ki a szálon keresztül, a vevőoldal felfogja és visszaforgatja azokat elektromos adatokká, amelyeket a berendezése használhat.

Ezeket az adatközpontokban, a telekommunikációs infrastruktúrában találja meg, nagyjából mindenhol, ahol komoly adatmennyiség mozog. A Cisco arról számolt be, hogy 400 G-os adó-vevői 2019-ben nagy volumenű gyártást hajtottak végre, ami képet ad arról, hogy milyen gyorsan bővül ez a cucc - tizenöt év alatt a 10G-ról 400G-ra változtunk.





Hogyan működik a tervezési kompromisszum{0}}



A mérnökök itt folyamatosan harcolnak a fizikával. A kisebb formájú elemek jól hangzanak egészen addig, amíg rá nem jössz, hogy nagyobb teljesítménysűrűséget zsúfol a kisebb helyre, ami hőproblémákat jelent. A QSFP28 mérettényező 100 Gbps-ot nyomott át egy körülbelül a hüvelykujj méretű modulon -, ami nagyjából 25 Gbps csatornánként, ha számolunk.

A hőmérséklet-tartományok többet számítanak, mint azt az emberek gondolják. A fogyasztói-minőségű dolgok talán 0 és 70 fok között működnek. Az ipari és katonai alkalmazásokhoz -40–+85 vagy magasabb, néha +90 fokra is szükség van. Ez az oka annak, hogy az olyan vállalatok, mint a Radiall, a robusztus kialakításokra összpontosítanak - az S-Light és a D-Light családok kezelik ezeket a kiterjesztett hatótávolságokat, miközben az energiafogyasztást ésszerű szinten tartják.

Az elektromágneses interferencia előnye

Az üvegszálat nem érdekli az EMI. Tegye a rezet egy motor vagy rádióadó mellé, és zajt fog hallani. Fiber csak... nem. Ez az oka annak, hogy a tengeralattjárók, repülőgépek és ipari üzemek mind előnyben részesítik a szálakat a kritikus kapcsolatokhoz. Probléma nélkül üzemeltetheti az üvegszálat közvetlenül a nagyfeszültségű{5}}vezetékek mellett.



Valódi teljesítményszámok a terepen



A Juniper Networks 2023-ban publikált adatokat, amelyek azt mutatják, hogy koherens optikai moduljaik 14,4 Tbps kapacitást értek el egyetlen szálpáron keresztül, hullámhosszosztásos multiplexeléssel. Ez nem elméleti -, amelyet a szolgáltatói hálózatokban alkalmaznak.

A D-Light sorozatú Radiall akár 120 Gb/s sebességet is elér, és több csatornát is csomagol egy modulba. 12-. Létezik csatornaverzió, ami azt jelenti, hogy elméletileg egy terabitet is át lehet tolni egy adó-vevőn keresztül, ha mindegyik csatorna maximálisan 100 G körül van. A felületre szerelhető és a dugaszolható opciók lehetővé teszik, hogy közvetlenül a táblákra forrassza, vagy a modulok üzem közben cserélhető, attól függően, hogy mire van szüksége az alkalmazásnak.

Az energiafogyasztás nagyon változó. Egy 10G-os SFP+ 1,5 wattot húzhat. Egy 400 G-os adó-vevő 12-15 wattot tud húzni. Szorozza meg ezt egy switch több száz portjában, és hirtelen robbanásszerűen megnő a hűtési igénye – az adatközpontok majdnem annyit költenek a hűtésre, mint amennyit a számításra.





Formafaktorok és MSA-szabványok

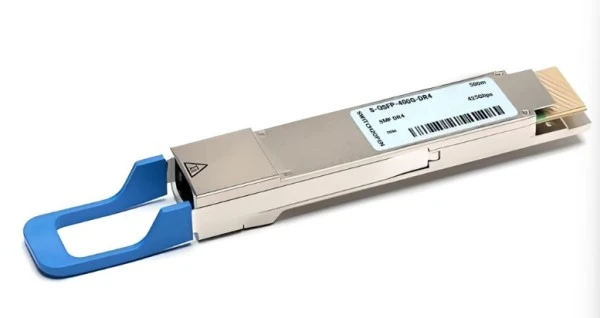

A több-forrású szerződések szabványosították a dolgokat, így Ön nem kötődik egyetlen szállítóhoz. SFP, SFP+, QSFP, QSFP28, QSFP-DD... a mozaikszavak felhalmozódnak. Mindegyik generáció általában nagyobb sebességet vagy több sávot támogat. A QSFP-DD megduplázta a sávokat 4-ről 8-ra, így 400G-ról 800G-ra jutottunk anélkül, hogy mindent teljesen újraterveztünk volna.

A speciális alkalmazásokhoz továbbra is léteznek egyedi csomagok. Katonai, repülési és zord ipari környezetben - ezekhez olyan adó-vevőkre van szükség, amelyek túlélik a vibrációt, sokkot, sópermetet és sugárzást. A szabványos kereskedelmi adó-vevő ilyen körülmények között elég gyorsan meghibásodik.

A csatornaintegráció sűrűsödik

Ha több csatorna ugyanabba a lábnyomba kerül, jobb hőkezelést és szigorúbb gyártási tűréseket igényel. A DWDM adó-vevő hullámhossz-stabilitásának 0,01 nm-en belül kell maradnia, különben áthallás jön létre a csatornák között. Ezért ezek a dolgok annyiba kerülnek, amennyibe kerülnek - a szükséges pontosság jogosan nehéz.

A Radiall különböző csatornaszámokkal (2, 4, 12) alkalmazott megközelítése lehetővé teszi, hogy az adó-vevőt a tényleges igényeihez igazítsa, ahelyett, hogy olyan képességekért fizetne, amelyeket nem fog használni. Az alacsonyabb sebességgel működő szenzorhálózati végponthoz nincs szükség 12{5}}csatornás vadállatra -, az S-Light egy- vagy kétcsatornás verziója sokkal értelmesebb.





Hol használják ezt a technológiát



A távközlési gerinchálózatok városokat és országokat kötnek össze, - amelyek nagy-teljesítményű, nagy hatótávolságú-adó-vevőket használnak külső erősítéssel. A Huawei OptiXtrans sorozata akár 800 km-t is megtesz regeneráció nélkül, koherens észlelés és hibajavítás révén.

Az épületek vagy egyetemi létesítmények közötti adatközpont-összeköttetések általában sávonként 10G vagy 25G-t futnak rövidebb, esetleg 2-10 km távolságra. Az adó-vevők olcsóbbak, mert nincs szükség a divatos, nagy hatótávolságú optikára és a súlyos hibajavításra.

A szervereket kapcsolókkal összekötő adatközponti rack belsejében néha még rövidebb, - 100 méteres vagy annál is kevesebb hatótávolságra van szükség. Ezek az adó-vevők a távolság helyett alacsony költségre és alacsony teljesítményre optimalizálnak.

Az FPGA-kkal és a SERDES interfésszel való kompatibilitás fontos a jelfeldolgozó alkalmazásokban. Az adó-vevőn lévő elektromos interfésznek meg kell felelnie a feldolgozó chip elvárásainak, ellenkező esetben olyan konverziós szakaszokat ad hozzá, amelyek fogyasztják az energiát és növelik a késleltetést.

A szál nem-fém felépítése azt jelenti, hogy a kábeleket olyan helyeken is áthúzhatja, ahol a réz interferenciát vesz fel, vagy földhurok problémákat okozna. Orvosi képalkotó berendezések, tudományos műszerek, audio/video gyártás - sok olyan hely, ahol a tiszta jelátvitel többet jelent, mint a nyers költség.
