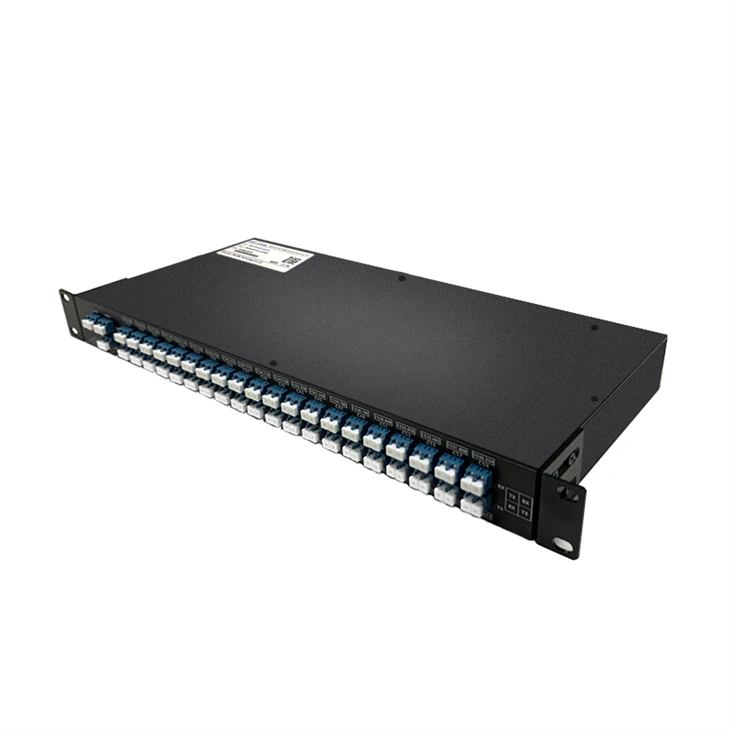

40CH DWDM Mux Demux



A 40CH DWDM Mux Demux egy nagy sűrűségű, kis veszteségű DWDM eszköz, amely nagy távolságú átvitelre alkalmas AAWG (Gaussian Arrayed Waveguide Grating) technológián alapuló. Az eszköz egy 1U 19-hüvelykes rackbe szerelt szűrő kombinált multiplexelési/demultiplexelési funkciókkal. Az eszköz megfelel az ITU-T G.694.{9}}GHz-es hálózatszabványnak, és bővíti a C-sáv tartományának kapacitását. Alacsony veszteséget, hőmérséklet-érzéketlenséget és megbízható teljesítményt mutatnak bármilyen rendszeralkalmazásban. A fix Mux/DeMux modulok alacsony költségű hullámhossz-kezelési megoldásokat kínálnak, amelyek alkalmasak hosszú távú, metró- és hozzáférési alkalmazásokhoz.





Hullámhossz	40 csatorna C21-C60	Csatornaköz	100 GHz (0,8 nm)
1310 nm-es Port Passband	1260-1360 nm	Központi hullámhossz pontosság	±0,05 nm
Csatorna Passband	±0,11 nm	Technológia típusa	AAWG (Gauss)
Beillesztési veszteség	Kisebb vagy egyenlő, mint 5.{1}}dB, 3,5 dB Jellemző	Beillesztési veszteség @ 1% H	26 dB vagy annál kisebb
Insertion Loss@1310 Port	1,5 dB vagy annál kisebb	Passband Ripple	1,5 dB vagy annál kisebb
Visszatérési veszteség	Nagyobb vagy egyenlő, mint 40 dB	Irányítottság	Nagyobb vagy egyenlő, mint 40 dB
Csatlakozó típusa	LC/UPC	Teljesítménykezelés	300 mW vagy annál kisebb
Csatorna elkülönítése	Szomszédos Nagyobb vagy egyenlő, mint 25 dB Nem szomszédos Nagyobb vagy egyenlő, mint 29 dB	Hőmérséklet	Működési hőmérséklet: -5 – 65 fok (23 – 149 fok F) Tárolás: -40 - 85 fok (-40 - 185 F fok)
Formafaktor	1RU magasság, 19" állványra szerelhető	Méretek (MaxSzxM)	1,73"x19"x10,28" (44x481,8x261,2 mm)





● 40 ITU G.694.1-nek megfelelő csatorna 100 GHz-es térközzel
● Alacsony beillesztési veszteség: tipikusan 3,5 dB, maximum 5.0 dB
● 1310 nm-es port a kapacitás növeléséhez
● 1% monitor port jel a csatorna teljesítményszintjének figyeléséhez
● Gauss-rendszerű hullámvezető rács (AAWG) alapján
● A Megoldás az Ügyfél alkalmazási követelményei szerint testreszabható





C21-C60 csatorna portok ITU grid DWDM forgalomhoz, 1310 nm portok 10G/40G/100G/400G hagyományos forgalomhoz és MON portok az optikai teljesítmény figyeléséhez. A felügyeleti port rugalmas megfigyelési módszereket biztosít 1%-os (opcionális 2%, 3%, 5%) felosztási aránnyal, amely képes tesztelni az optikai jelek teljesítményét, hullámhosszát és optikai jel-zaj arányát (OSNR) a szolgáltatások megszakítása nélkül. .

A 40CH DWDM MUX DEMUX konfigurációja rugalmas, és a különböző csatornák az ügyfél igényei szerint konfigurálhatók. Ezért az ügyfelek igényeiknek megfelelően testreszabhatják, csökkentve a hulladékot és a költségeket. Ugyanakkor számos interfészt is támogat, beleértve az SC/LC/FC/ST-t is, amelyet az ügyfelek kényelmesen választhatnak.





A 40CH DWDM MUX DEMUX-ot elsősorban adatközpontokban, internetes központokban, vezeték nélküli átviteli bázisállomásokon és más területeken használják. Hatékony adatátviteli megoldásokat tud nyújtani, megkönnyíti az adatközpontok közötti határokon átnyúló átvitelt és az adatközpontok cseréjét, csökkenti az információvesztést és az adatkésleltetést. A vezeték nélküli bázisállomások számára több adatátviteli csatornát tud biztosítani, jobban kielégíti a fogyasztók vezeték nélküli adatigényét, és javítja az adatátvitel minőségét és sebességét. Szükséges eszköz a digitális információs korszakban, és jelentősen hozzájárul majd a digitális gazdaság stabil fejlődéséhez.



1. Egyszálas

A szimplex kétirányú átvitelt párban kell használni, a meghatározott hullámhossz MUX/DEMUX portjának ellentétesnek kell lennie

2. Dual Fiber



Csatorna	Frekvencia (THz)	Hullámhossz (nm)	Csatorna	Frekvencia (THz)	Hullámhossz (nm)
H60	196.05	1529.163	C60	196	1529.553
H59	195.95	1529.944	C59	195.9	1530.334
H58	195.85	1530.725	C58	195.8	1531.116
H57	195.75	1531.507	C57	195.7	1531.898
H56	195.65	1532.290	C56	195.6	1532.681
H55	195.55	1533.073	C55	195.5	1533.465
H54	195.45	1533.858	C54	195.4	1534.250
H53	195.35	1534.643	C53	195.3	1535.036
H52	195.25	1535.429	C52	195.2	1535.822
H51	195.15	1536.216	C51	195.1	1536.609
H50	195.05	1537.003	C50	195	1537.397
H49	194.95	1537.792	C49	194.9	1538.186
H48	194.85	1538.581	C48	194.8	1538.976
H47	194.75	1539.371	C47	194.7	1539.766
H46	194.65	1540.162	C46	194.6	1540.557
H45	194.55	1540.953	C45	194.5	1541.349
H44	194.45	1541.746	C44	194.4	1542.142
H43	194.35	1542.539	C43	194.3	1542.936
H42	194.25	1543.333	C42	194.2	1543.730
H41	194.15	1544.128	C41	194.1	1544.526
H40	194.05	1544.924	C40	194	1545.322
H39	193.95	1545.720	C39	193.9	1546.119
H38	193.85	1546.518	C38	193.8	1546.917
H37	193.75	1547.316	C37	193.7	1547.715
H36	193.65	1548.115	C36	193.6	1548.515
H35	193.55	1548.915	C35	193.5	1549.315
H34	193.45	1549.715	C34	193.4	1550.116
H33	193.35	1550.517	C33	193.3	1550.918
H32	193.25	1551.319	C32	193.2	1551.721
H31	193.15	1552.122	C31	193.1	1552.524
H30	193.05	1552.926	C30	193	1553.329
H29	192.95	1553.731	C29	192.9	1554.134
H28	192.85	1554.537	C28	192.8	1554.940
H27	192.75	1555.343	C27	192.7	1555.747
H26	192.65	1556.151	C26	192.6	1556.555
H25	192.55	1556.959	C25	192.5	1557.363
H24	192.45	1557.768	C24	192.4	1558.173
H23	192.35	1558.578	C23	192.3	1558.983
H22	192.25	1559.389	C22	192.2	1559.794
H21	192.15	1560.200	C21	192.1	1560.606
